دليل شامل: عملية متكاملة لتجميع لوحات الدوائر المطبوعة المرنة (Flex PCB)

1. مراجعة التصميم واختيار المواد

تبدأ عملية التجميع بمراجعة شاملة للتصميم. تشمل الملفات الأساسية المطلوبة بيانات اللوحة (Gerber, PCBDoc)، وقائمة كاملة بالمواد (BOM)، ورسومات التجميع. بالنسبة للتجميعات المرنة، يعتبر اختيار المواد أمرًا بالغ الأهمية. البولي أميد (PI) هو الركيزة الأكثر شيوعًا نظرًا لاستقراره الحراري الممتاز ومرونته. تستخدم موردون مثل M2PCB مواد حاصلة على موافقات UL وRoHS لضمان الامتثال للمعايير الدولية للسلامة والبيئة.

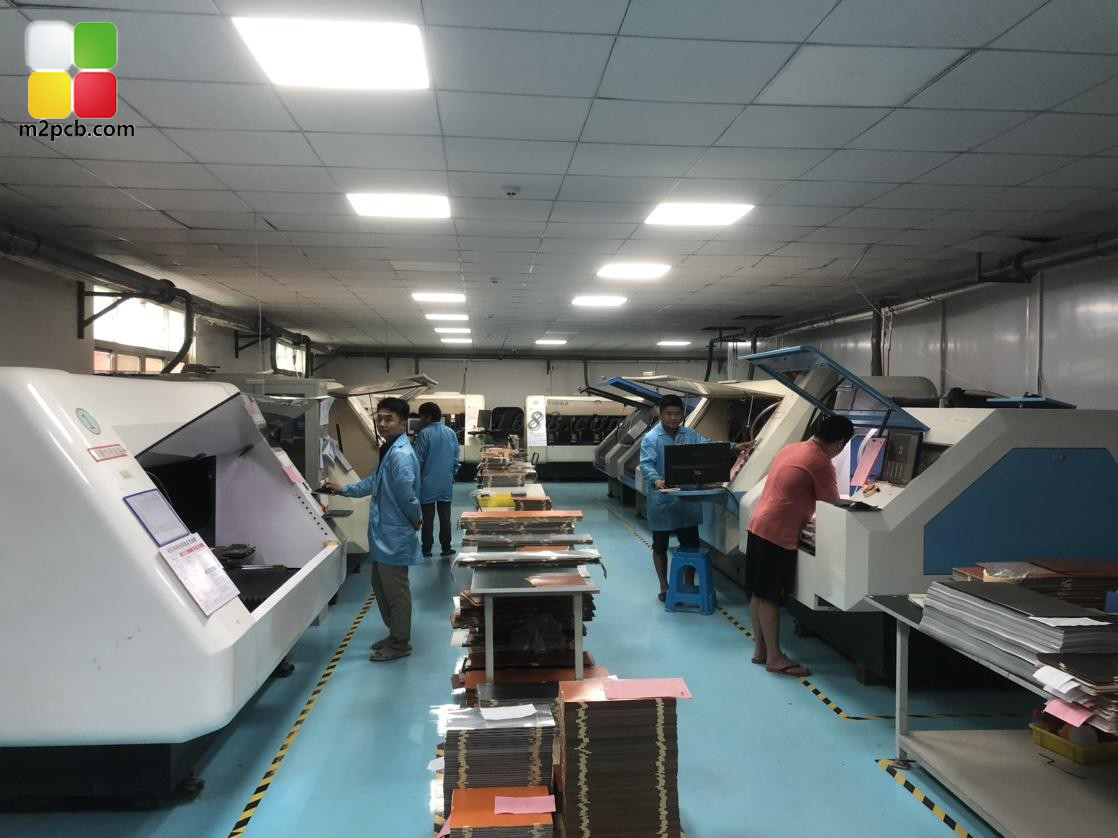

الحفر الدقيق هو الخطوة الأولى الحاسمة في تصنيع لوحات الدوائر المطبوعة.

2. طباعة عجينة اللحام وتركيب مكونات SMT

لتجميع تقنية التركيب السطحي (SMT)، يتم أولاً تطبيق عجينة اللحام على وسادات اللوحة باستخدام عملية طباعة بالقوالب. ثم يتم نقل اللوحة المرنة إلى آلة الاختيار والوضع. تستخدم المرافق المتقدمة، مثل تلك التي تشغلها M2PCB والتي تضم أكثر من 600 مجموعة من المعدات، آلات مؤتمتة لوضع المكونات مثل المقاومات والمكثفات والدوائر المتكاملة بدقة. يمكن أن يكون جانب التجميع أحادي الجانب أو ثنائي الجانب اعتمادًا على كثافة التصميم.

يضمن التركيب الآلي لـ SMT دقة عالية واتساقًا.

3. لحام الريفلو والتجميع عبر الثقب

بعد وضع المكونات، يخضع التجميع لعملية لحام الريفلو. تمر اللوحة عبر فرن ذي درجة حرارة مضبوطة، مما يذيب عجينة اللحام لتشكيل توصيلات كهربائية دائمة. بالنسبة للمكونات التي لا يمكن تركيبها على السطح، يتم استخدام التجميع عبر الثقب. يتضمن ذلك إدخال المكونات، واللحام بالموجة، وقطع الأطراف، وتنظيف ما بعد اللحام. يجب التحكم بعناية في الملف الحراري لتجنب إتلاف الركيزة المرنة.

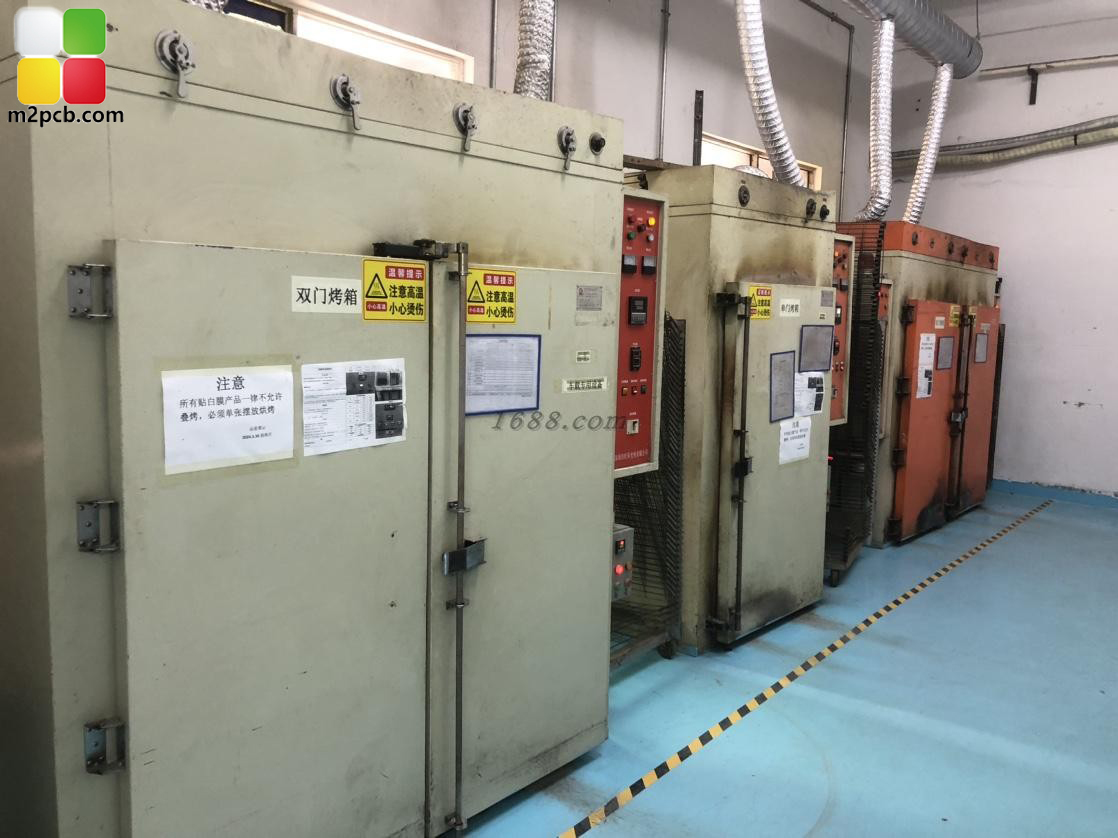

تقوم أفران الريفلو بتثبيت اللحام لإنشاء توصيلات موثوقة.

4. الطلاء الواقي والتعزيز بالبولي أميد (PI)

لحماية اللوحة المجمعة من الرطوبة والغبار والتعرض للمواد الكيميائية، قد يتم تطبيق طلاء واقي. بالنسبة للوحات الدوائر المرنة، غالبًا ما يكون التعزيز الميكانيكي الإضافي ضروريًا عند نقاط التوصيل. يتم لصق مقويات البولي أميد (PI) على مناطق محددة باستخدام عملية الضغط الساخن. وهذا يوفر صلابة موضعية للموصلات والمكونات مع الحفاظ على مرونة اللوحة العامة.

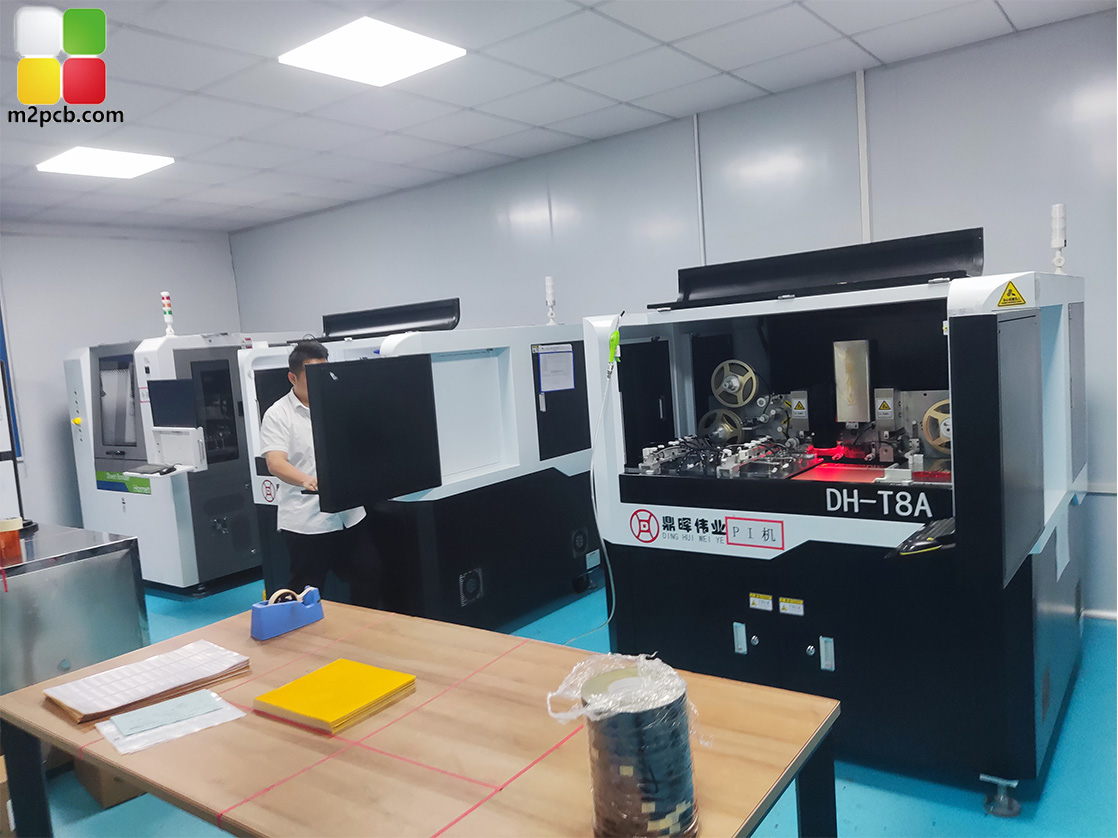

إضافة مقويات PI تزيد من متانة المناطق المرنة.

5. الاختبار وضمان الجودة

الاختبارات الصارمة هي المرحلة النهائية والأكثر أهمية. يشمل نظام ضمان الجودة الشامل:

• الاختبارات الكهربائية: اختبار المسبار الطائر أو اختبارات التركيبات المخصصة للتحقق من استمرارية الدائرة والعزل.
• التفتيش البصري الآلي (AOI): تفحص الكاميرات عيوب اللحام، أو المكونات المفقودة، أو سوء المحاذاة.
• التفتيش بالأشعة السينية: يستخدم لفحص وصلات اللحام تحت مكونات مثل BGAs غير المرئية للعين المجردة.
• الاختبار الوظيفي: يتم تشغيل اللوحة المجمعة (PCBA) وتمريرها عبر عملياتها التشغيلية. يتم أيضًا في هذه المرحلة حرق البرنامج للمتحكمات الدقيقة.

الموردون الذين يطبقون سياسة اختبار 100%، مثل M2PCB، يضمنون أن كل وحدة يتم تسليمها تفي بمعايير الأداء المحددة قبل الشحن.

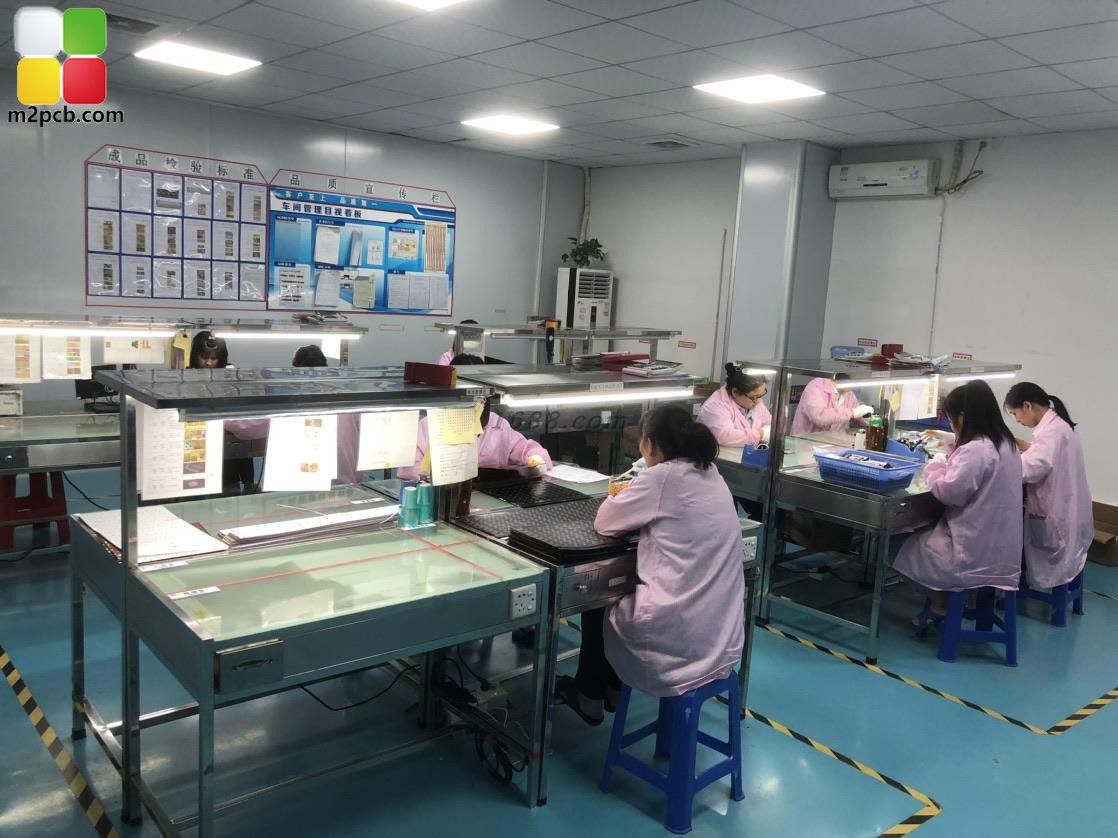

التفتيش البصري الدقيق والآلي ضروري لتحقيق موثوقية عالية.

6. الامتثال والتوثيق

بالنسبة للمنتجات الموجهة للأسواق المنظمة مثل السيارات أو الأجهزة الطبية، فإن الامتثال لمعايير محددة إلزامي. توفر الشهادات مثل IATF 16949:2016 (رقم الشهادة T184452) للسيارات أو شهادة UL (رقم الملف E530809) لأمريكا الشمالية دليلاً على نظام إدارة الجودة للمورد وسلامة المنتج. يجب على فرق المشتريات التحقق من هذه الاعتمادات والتأكد من امتثال المواد لتوجيهات مثل RoHS وREACH لأسواق الاتحاد الأوروبي/الولايات المتحدة.
